Podrobný popis

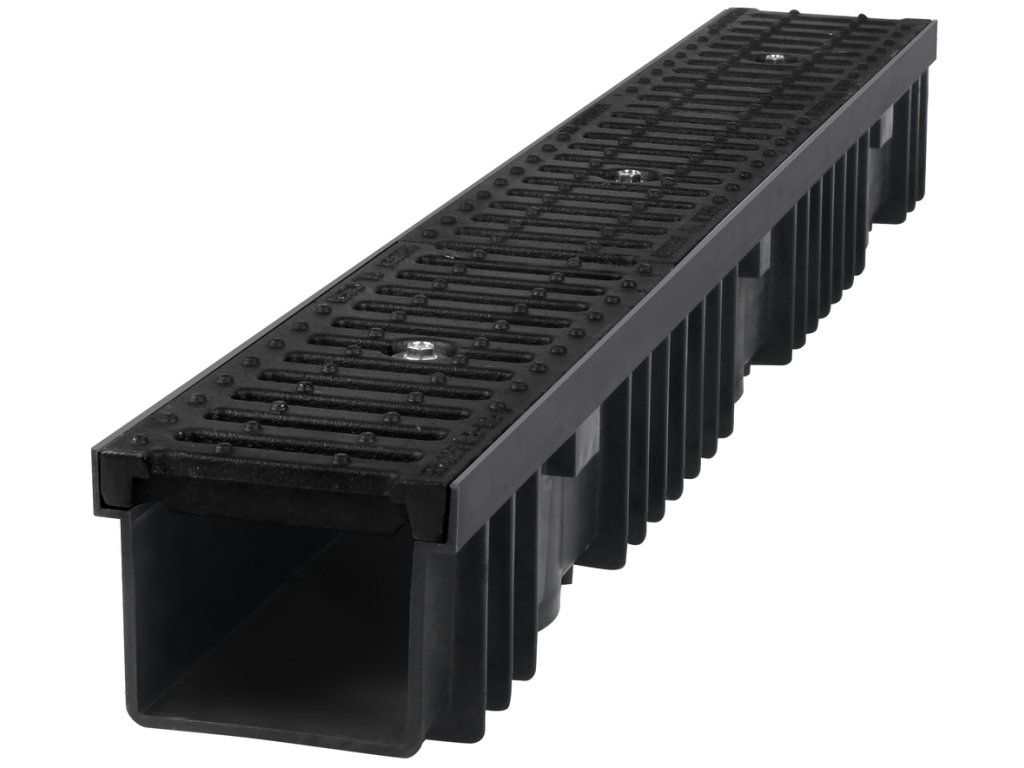

Odvodňovací žľab liatinová mreža 12,5 t (1000 x 130 x 105 mm)

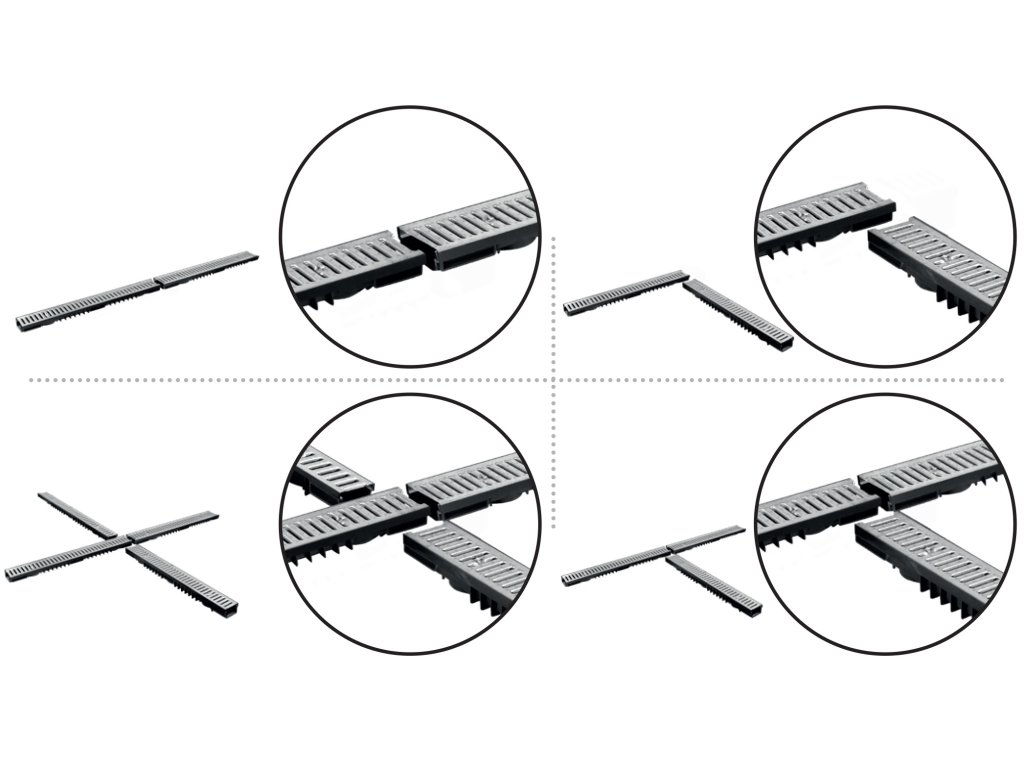

Odtokový žľab umelohmotný s liatinovou mrežou - určený pre zabetónovanie s pojazdnou záťažou 12,5t. Žľaby sú vyrobené z vysoko kvalitnej umelej hmoty (polypropylén). Nízka hmotnosť uľahčuje dopravu aj montáž kanalizácie. Vysoká chemická odolnosť, nesavost. Žliabok sa zasadzuje do vrchnej vrstvy a zakrýva roštom, ktorý je na přišroubovávní (zabezpečenie pred odcudzením), spájanie ďalších žľabov na pero a drážku. Správna montáž zaručuje vysokú odolnosť proti zaťaženiu. Dôležitým prvkom je vonkajšie rebrovanie, ktoré plnia výstužné funkciu a zlepšuje montážne vlastnosti vo spevnenom povrchu alebo betónu.

UPOZORNENIE: Výrobca nezodpovedá za problémy vzniknuté nesprávnou montáži odvodnenie!

Návod na montáž umelohmotných žľabov:

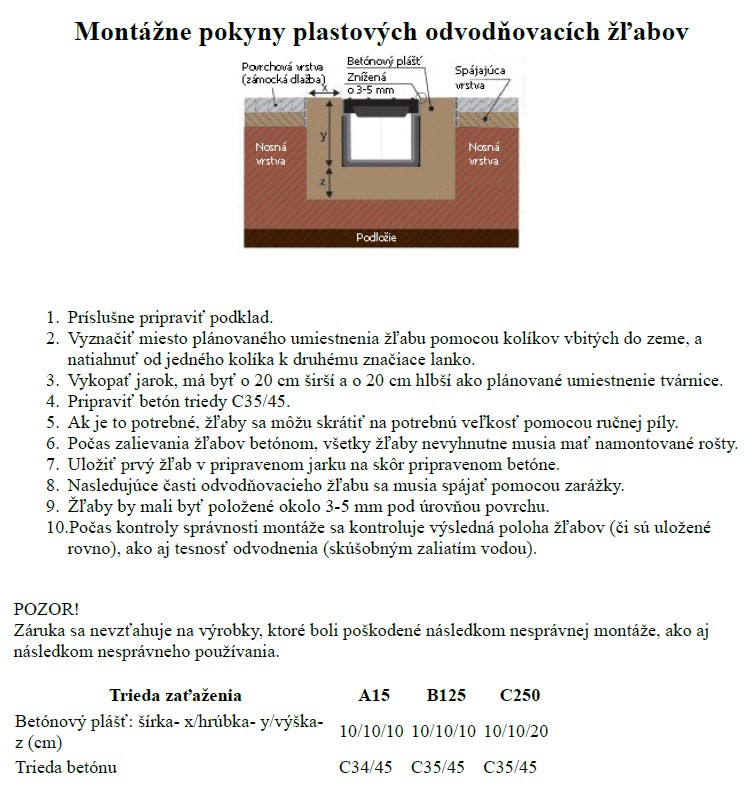

1. Pripraviť vhodné podložie (viď obrázok).
2. Vykolíkovať, pomocou kolíkov zatlčených do zeme a povrázku vedeného od kolíka ku kolíku, priebeh kanalizácie.
3. Pripraviť výkop dostatočne široké ryhy, musí byť zaistená možnosť min 10 cm (trieda A15) betónového lôžka.Pro väčšie zaťaženie je nutné zohľadniť prípustné zaťaženie podložia, alebo stanoviť dovolené zaťaženie dna výkopu. Dodržiavať v pokynoch pre montáž uvedené domnienky predpokladanej pre zaťaženie. danej triedy, minimálny kvalitatívne parametre betónu.
4. Uložiť v ryhe, na vopred pripravenom betónu prvý žľab. Po ľahkom zavädnutí doplniť strany žľabu, tak aby bol vytvorený okolo žľabu betónový pruh.
5. Ďalšie úseky odvodňovacích žľabov pokladať rovno, pretože neexistuje možnosť opravy uloženia po vyschnutí malty.
6. Spoje je nutné utesniť sanitárnym silikónom.
7. Spárovať rýchloschnúci maltou, umiestnením malty na čelnú stranu odvodnenie a dotlačením a to položením nasledujúceho prvku.
8. Žľaby by mali byť uložené 3 - 5 mm pod povrchom.
9. Ku žľabu priliehajúce vrstva plášťa musí byť vykonaná tak, aby žiadne horizontálne sily sa napromítaly na steny odvodňovacieho žľabu.
10. Overenie správnosti montáže spočíva v overení priamočiarosti uloženie žľabov a overenie tesnosti spojov prevedením testu vodou.



Použitie:

• Chodníky pre chodcov a cyklistov
• Záhrady, terasy a parky
• Vjazdy do nehnuteľnosti atď.



Technické parametre:

• Dĺžka: 1000 mm
• Šírka: 130 mm
• Výška: 105 mm
• Váha: 10 kg
• Poklop: liatinová mreža
• Zaťaženie: 12,5 t

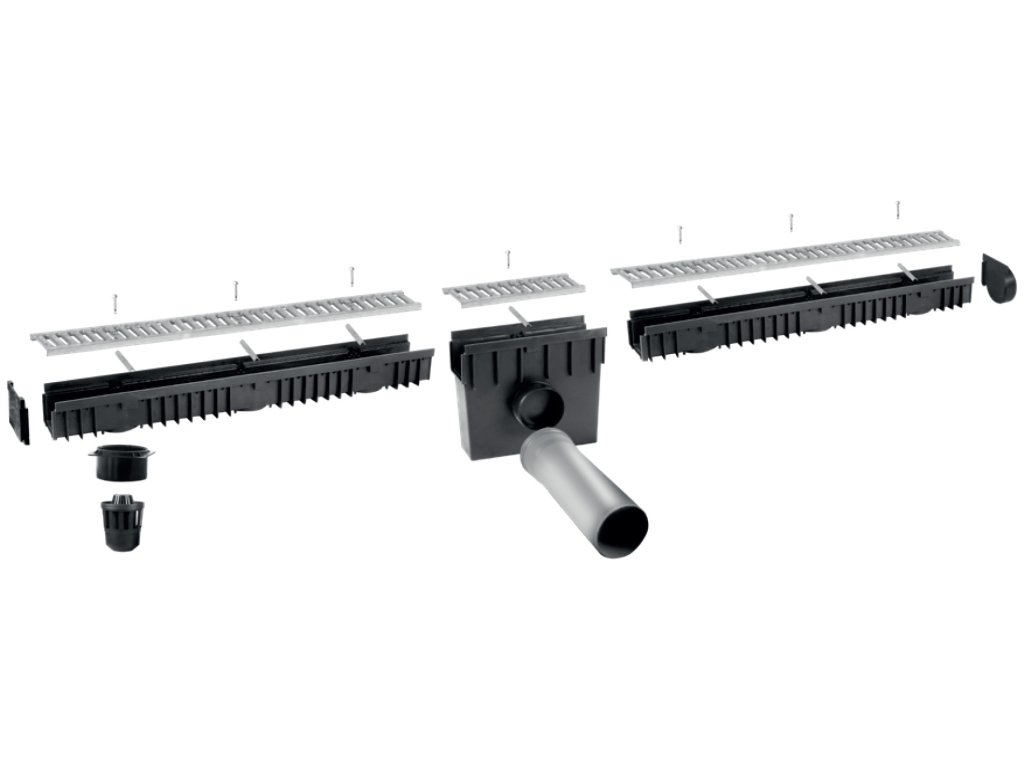

Dodatočné príslušenstvo:

• Systémové zberné nimky
• Ukončenie kanálu úplné
• Ukončenie kanálu s hrdlom
• Dolná odtok
• Sifón
